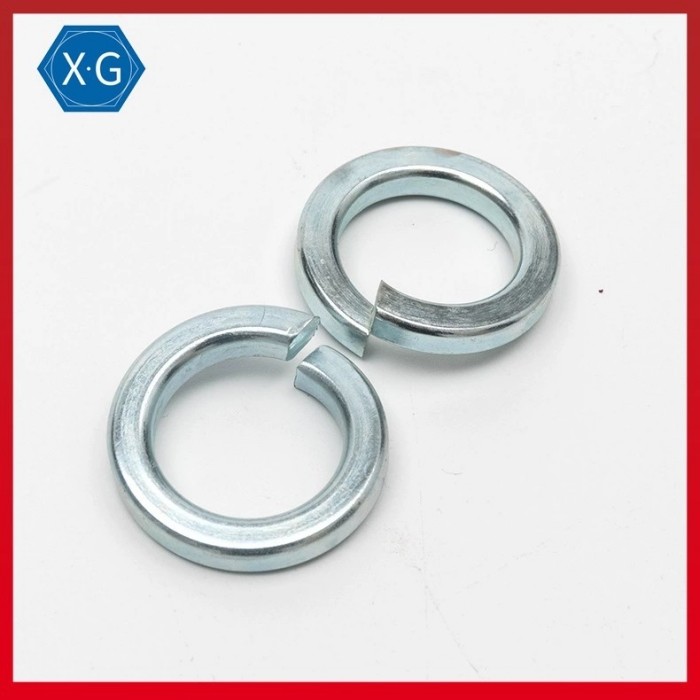

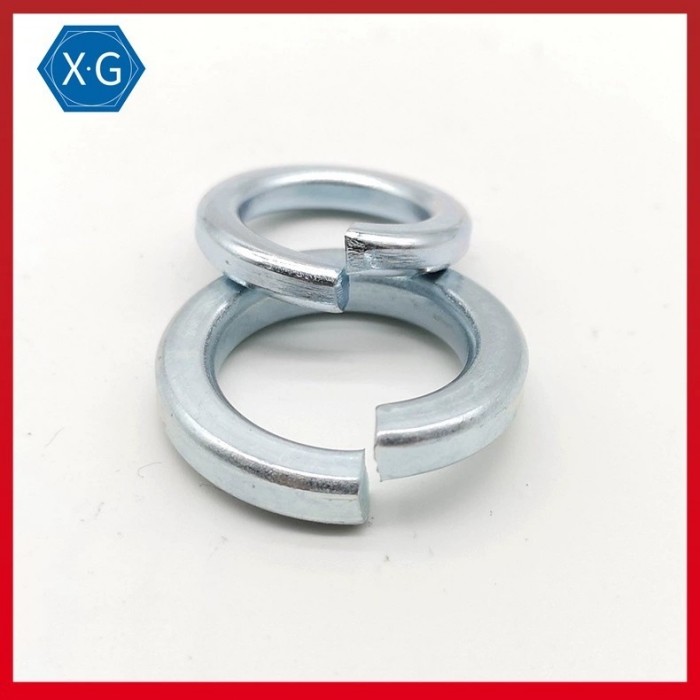

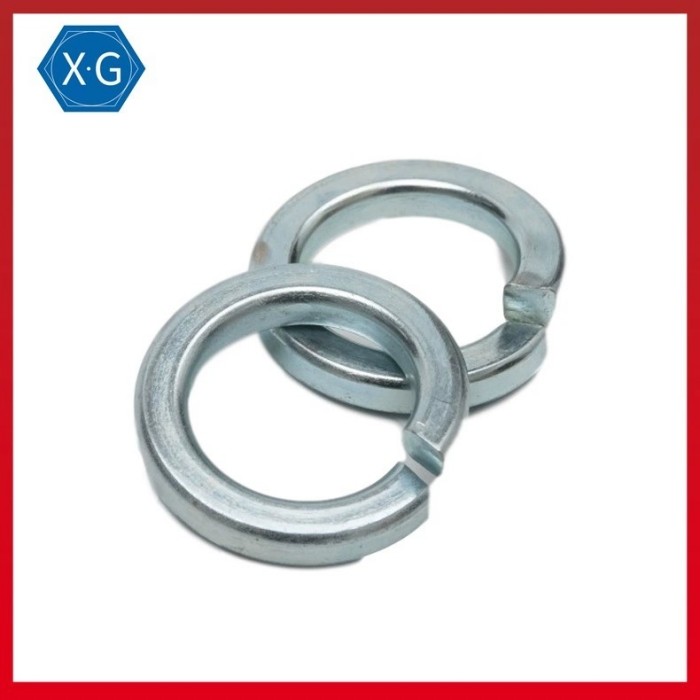

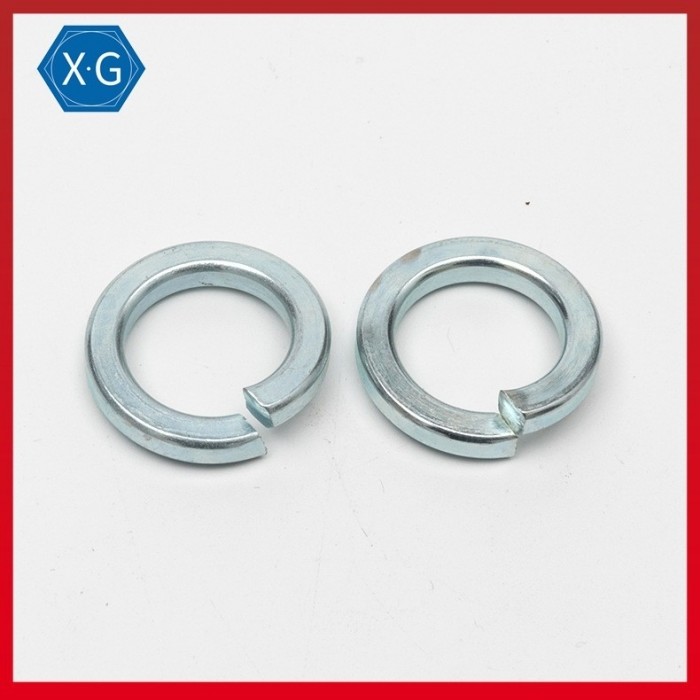

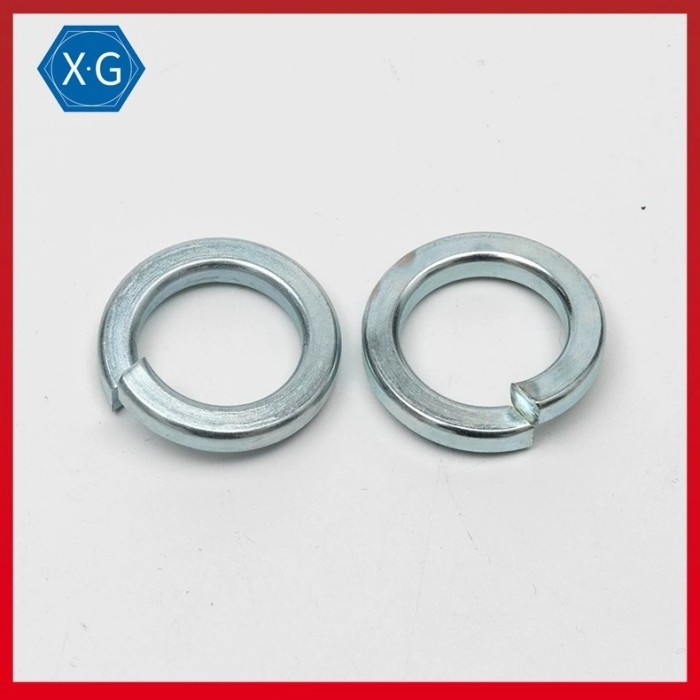

Lo zinco bianco blu di BACCANO 127B ha placcato le ranelle di bloccaggio spaccate metriche delle rondelle d'acciaio

DIN127B zincano le ranelle di bloccaggio spaccate metriche d'acciaio delle ranelle di bloccaggio delle rosette elastiche placcato

Disegno:

Ranella di bloccaggio della primavera
BACCANO 127
d	d (millimetro)		b (millimetro)			h (millimetro)			H (millimetro)		K (millimetro)
	min	massimo	Nom	min	massimo	Nom	min	massimo	min	massimo
φ3	3,1	3,4	1,3	1,2	1,4	0,8	0,7	0,9	1,9	2,1	0,15
φ3.5	3,6	3,9	1,3	1,2	1,4	0,8	0,7	0,9	1,9	2,2	0,15
φ4	4,1	4,4	1,5	1,4	1,6	0,9	0,8	1	2,1	2,5	0,15
φ5	5,1	5,4	1,8	1,7	1,9	1,2	1,1	1,3	2,7	3,2	0,15
φ6	6,1	6,5	2,5	2,35	2,65	1,6	1,5	1,7	3,6	4,2	0,2
φ7	7,1	7,5	2,5	2,35	2,65	1,6	1,5	1,7	3,6	4,2	0,2
φ8	8,1	8,5	3	2,85	3,15	2	1,9	2,1	4,6	5,4	0,3
φ10	10,2	10,7	3,5	3,3	3,7	2,2	2,05	2,35	5	5,9	0,3
φ12	12,2	12,7	4	3,8	4,2	2,5	2,35	2,65	5,8	6,8	0,4
φ14	14,2	14,7	4,5	4,3	4,7	3	2,85	3,15	6,8	8	0,4
φ16	16,2	17	5	4,8	5,2	3,5	3,3	3,7	7,8	9,2	0,4
φ18	18,2	19	5	4,8	5,2	3,5	3,3	3,7	7,8	9,2	0,4
φ20	20,2	21,2	6	5,8	6,2	4	3,8	4,2	8,8	10,4	0,4
φ22	22,5	23,5	6	5,8	6,2	4	3,8	4,2	8,8	10,4	0,4
φ24	24,5	25,5	7	6,75	7,25	5	4,8	5,2	11	13	0,5
φ27	27,5	28,5	7	6,75	7,25	5	4,8	5,2	11	13	0,5
φ30	30,5	31,7	8	7,75	8,25	6	5,8	6,2	13,6	16,1	0,8
φ36	36,5	37,7	10	9,75	10,25	6	5,8	6,2	13,6	16,1	0,8
φ39	39,5	40,7	10	9,75	10,25	6	5,8	6,2	13,6	16,1	0,8
φ42	42,5	43,7	12	11,75	12,25	7	6,75	7,25	15,6	18,4	0,8
φ45	45,5	46,7	12	11,75	12,25	7	6,75	7,25	15,6	18,4	0,8
φ48	49	50,5	12	11,75	12,25	7	6,75	7,25	15,6	18,4	0,8
φ52	53	54,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ56	57	58,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ60	61	62,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ64	65	66,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ68	69	70,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ72	73	74,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ80	81	82,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ90	91	92,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ100	101	102,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1

Le rosette elastiche dello zinco sono spirali sottili con un foro nel mezzo che è usato normalmente come dispositivo dado-chiudente.

Il rivestimento dello zinco è adatto alla maggior parte delle applicazioni dell'interno.

Poichè stringete un bullone, queste rondelle metriche appiattiscono per aggiungere la tensione al giunto infilato e per evitare l'allentamento le piccole quantità di vibrazione. Tutte queste rondelle rispettano una norma di ASME o di BACCANO per le dimensioni spaccate della ranella di bloccaggio.

Le ranelle di bloccaggio spaccate standard hanno un'elica a mano sinistra, che i mezzi voi possono soltanto usarli con i bulloni che hanno fili destri per impedire la rotazione in senso orario la vibrazione. Una volta stretto, il loro morso irregolare delle doppie punte nei dadi non induriti - e - bulloni per una tenuta più stretta di quanto le rondelle dell'onda o curva, ma soltanto per le applicazioni con rotazione in senso orario. Le rondelle, dadi ed i bulloni saranno deformati una volta allentati, in modo da nessuno di loro possono essere riutilizzate. Non usi queste rondelle sulle superfici indurite.

Utilizzi le rondelle d'acciaio zinco-placcate zinco-placcate e gialle principalmente negli ambienti asciutti. La placcatura dello zinco offre la protezione temporanea della ruggine, ma una volta che si logora l'acciaio arrugginirà. Tutte queste rondelle sono più forti e più resistenti all'uso dell'acciaio inossidabile.
