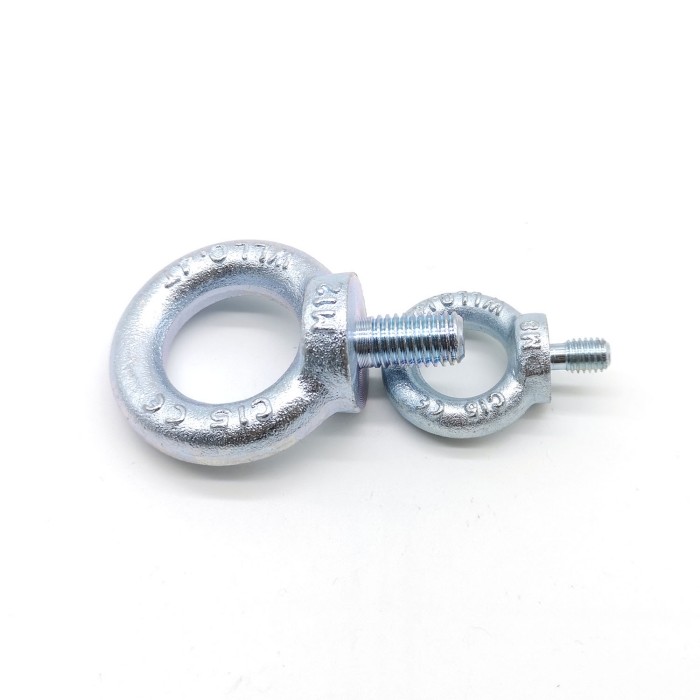

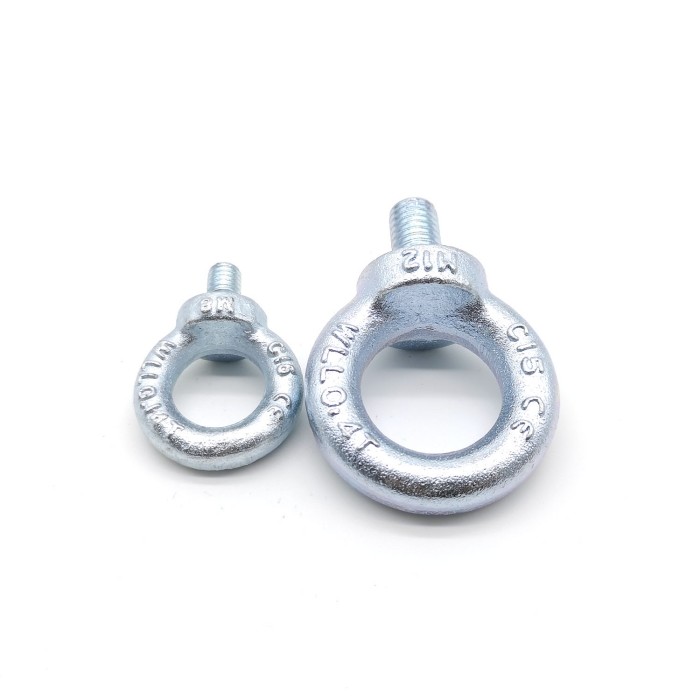

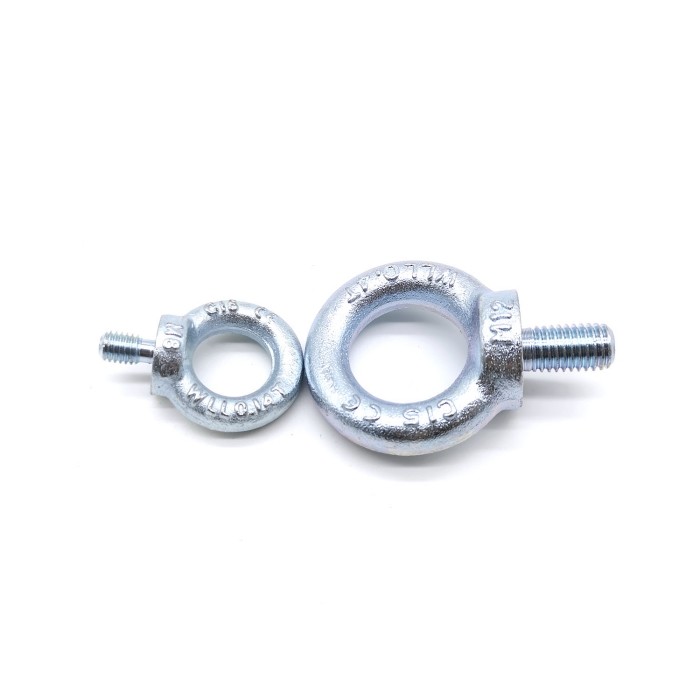

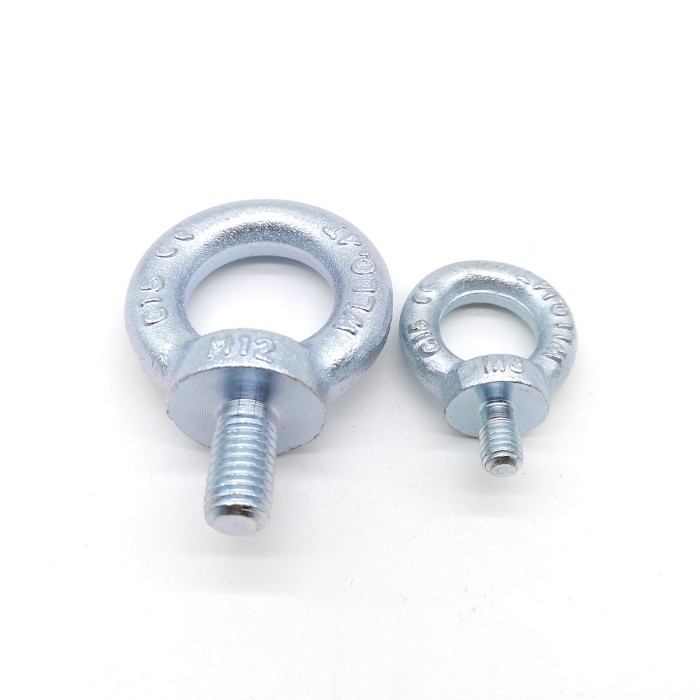

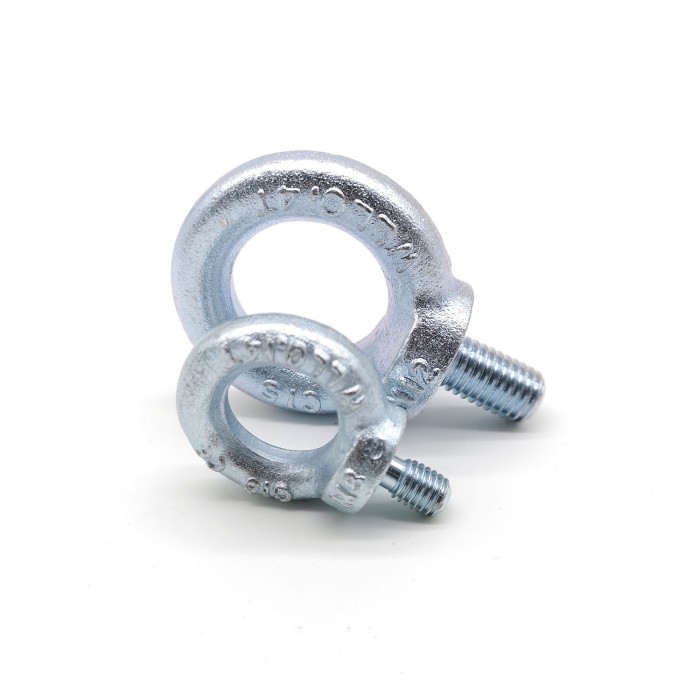

Il BACCANO 580 zinca i bulloni placcati e l'anello di sospensione d'acciaio matto serra la classe 4

Descrizione di prodotto:

Perni ad occhio per il sollevamento inoltre conosciuto come i bulloni a occhio del macchinario

i bulloni a occhio d'acciaio Zinco-placcati offrono la buona resistenza della corrosione.

I bulloni a occhio d'acciaio galvanizzati hanno un rivestimento rivestito a caldo per più resistenza della corrosione di quanto l'acciaio zinco-placcato.

304 bulloni a occhio di acciaio inossidabile sono più resistenti alla corrosione di quanto l'acciaio galvanizzato.

l'acciaio inossidabile 316 è i bulloni a occhio più resistenti alla corrosione.

Nota: Le capacità elencate sono per il sollevamento verticale soltanto. I bulloni a occhio con la spalla possono essere usati per il sollevamento angolare fino a 45°, ma le capacità saranno ridotte significativamente. Per il sollevamento angolare, raccomandiamo gli anelli della gru. I bulloni a occhio senza spalla sono per il sollevamento verticale soltanto.

Avvertimento: Mai uso sollevare la gente o gli oggetti sopra la gente.

Caratteristiche di prodotto:

I perni ad occhio sono esternamente fermi filettati che caratterizzano i cicli che funi, cavi e catene sicuri per assistere al sollevamento verticale.

Disegno del prodotto:

Bulloni dell'anello di sospensione
BACCANO 580-2018
d (millimetro)	d2 (millimetro)		d4 (millimetro)		D1 (millimetro)		d3 (millimetro)		d1 (millimetro)		L (millimetro)
	min	massimo	min	massimo	min	massimo	min	massimo	min	massimo	min	massimo
M6	19,5	20,9	35,5	37,1	19,1	20,5	4,22	4,4	7,5	8,9	12,65	13,35
M8	19,5	20,9	35,5	37,1	19,1	20,5	5,82	6	7,5	8,9	12,65	13,35
M10	24,5	25,9	44,5	46,1	24,1	25,5	7,48	7,7	9,5	10,9	16,65	17,35
M12	29,5	30,9	53,5	55,1	29,1	30,5	9,18	9,4	11,5	12,9	20,08	20,92
M14	34,5	36,1	62,5	64,1	33,9	35,5	10,73	11	13,5	14,9	26,58	27,42
M16	34,5	36,1	62,5	64,1	33,9	35,5	12,73	13	13,5	14,9	26,58	27,42
M18	39,5	41,1	71,5	73,1	38,9	40,5	14,13	14,4	15,5	16,9	29,58	30,42
M20	39,5	41,1	71,5	73,1	38,9	40,5	16,13	16,4	15,5	16,9	29,58	30,42
M22	49,4	51,2	89,4	91,2	48,8	50,6	18,07	18,4	19,5	21,1	35,5	36,5
M24	49,4	51,2	89,4	91,2	48,8	50,6	19,27	19,6	19,5	21,1	35,5	36,5
M27	64,3	66,3	107,3	109,5	58,7	60,7	22,29	22,6	23,4	25,2	44,5	45,5
M30	64,3	66,3	107,3	109,5	58,7	60,7	24,67	25	23,4	25,2	44,5	45,5
M33	74,3	76,5	125,2	127,7	68,5	70,7	27,61	28	27,3	29,3	53,5	54,5
M36	74,3	76,5	125,2	127,7	68,5	70,7	29,91	30,3	27,3	29,3	53,5	54,5
M39	84,3	86,5	143,2	145,7	78,5	80,7	32,91	33,3	31,3	33,3	62,4	63,6
M42	84,3	86,5	143,2	145,7	78,5	80,7	35,21	35,6	31,3	33,3	62,4	63,6
M45	99,2	101,7	164,9	168,1	88,3	90,8	38,21	38,6	37,2	39,7	67,4	68,6
M48	99,2	101,7	164,9	168,1	88,3	90,8	40,61	41	37,2	39,7	67,4	68,6
M52	108,9	112,1	182,8	186,4	98,1	100,9	44,54	45	41,1	43,9	77,4	78,6
M56	108,9	112,1	182,8	186,4	98,1	100,9	47,91	48,3	41,1	43,9	77,4	78,6
M60	118,9	122,1	204,8	208,4	107,9	111,1	51,84	52,3	47,1	49,9	89,3	90,7
M64	118,9	122,1	204,8	208,4	107,9	111,1	55,24	55,7	47,1	49,9	89,3	90,7
M72	148,8	152,4	258,5	263	137,6	141,2	63,24	63,7	58,9	62,1	99,3	100,7
M80	168,5	173	294,3	299,3	157,3	161,3	71,24	71,7	66,8	70,4	111,3	112,7
M100	188,5	193	328,3	333,3	177	181,5	91,16	91,7	73,8	77,4	129,2	130,8
