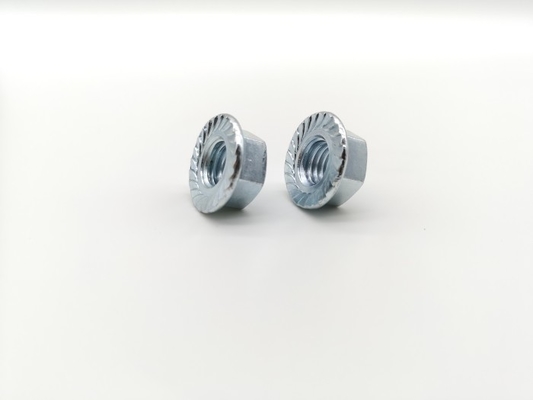

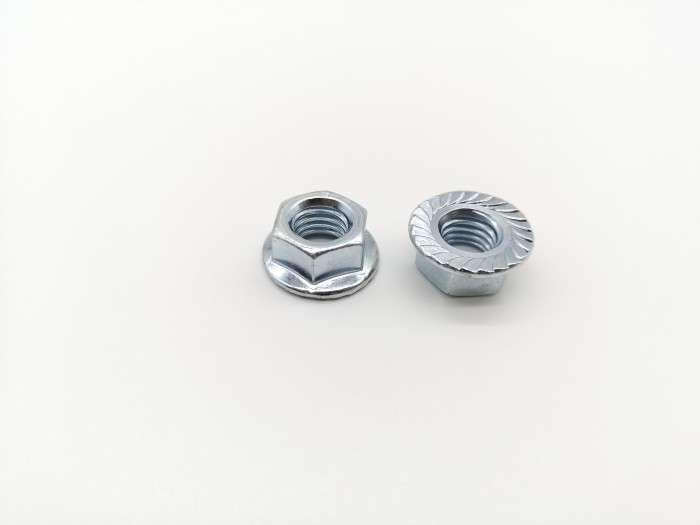

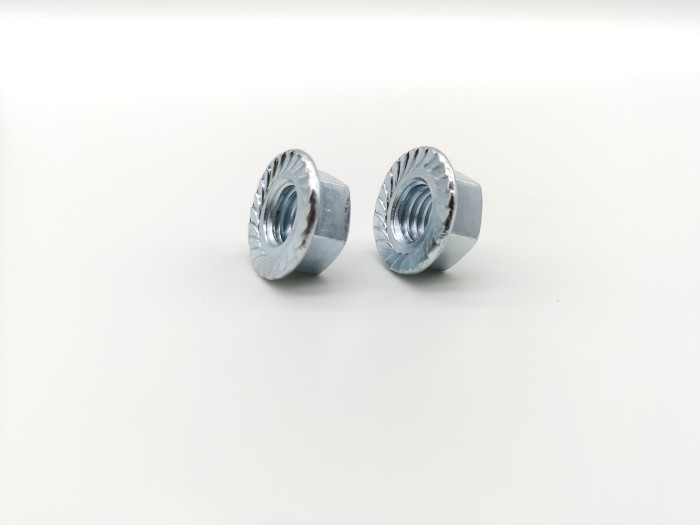

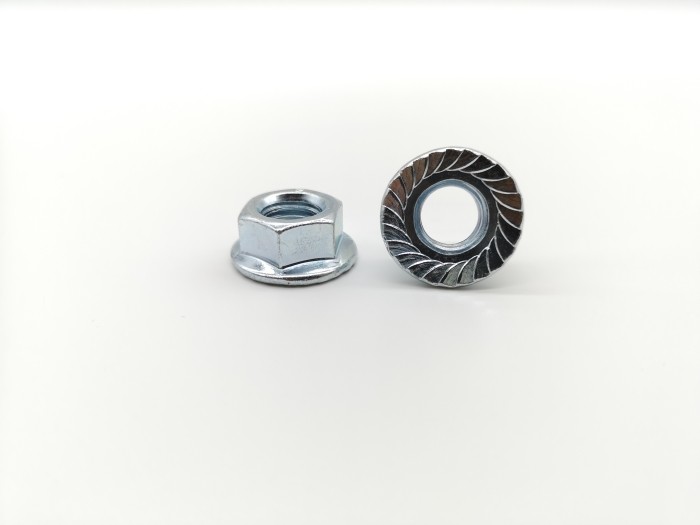

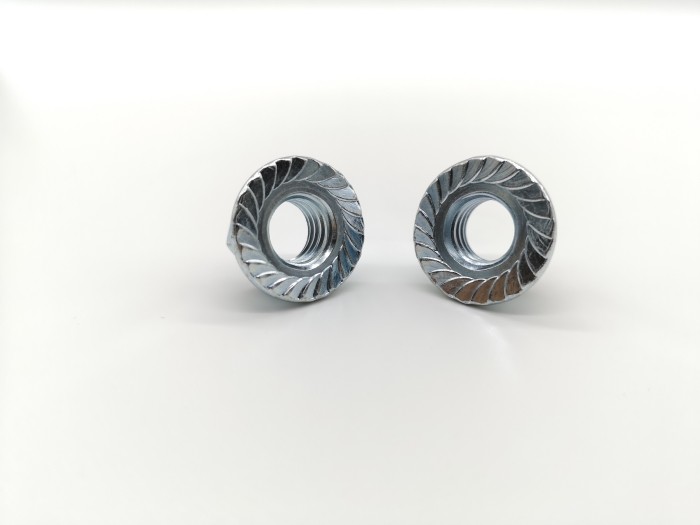

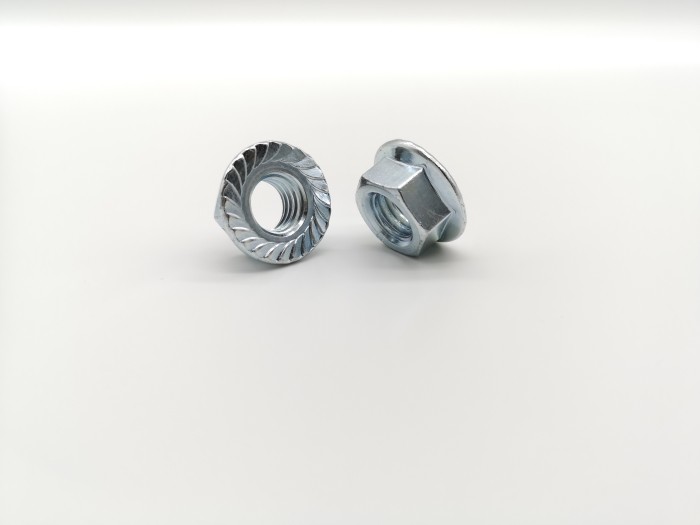

BACCANO dei dadi della flangia della sfortuna seghettato rivestimento dello zinco 6923 M5 M20 a classe 8

Flangia seghettata d'acciaio 8 classi controdadi di Medium-forza metrica

Descrizione di prodotto:

I dadi della flangia hanno una rondella come la base per distribuire la pressione sopra una maggior area ed assicurare il fermo resti strettamente. Sono comunemente usati nelle catene di montaggio fabbricanti in cui le operazioni sono accelerate usando un singolo fermo invece di un dado e di una rondella.

Caratteristiche di prodotto:

Abbastanza forte per uso nella maggior parte di macchine e dei impianti, questi dadi metrici di medium-forza hanno dentellature sulla parte di sotto della flangia. Le dentellature impediscono i dadi l'allentamento nelle applicazioni con la vibrazione delicata.

Inoltre conosciuto come dadi a colletto, non richiedono una rondella, che conservi il tempo di montaggio. Invece, la flangia sparge la forza di tenuta attraverso una zona vasta. Poiché la flangia rende loro i dadi più ampiamente standard, non possono inserire nei punti stretti.

i dadi d'acciaio Zinco-placcati hanno uno strato di zinco sull'esterno che impedisce l'acciaio l'arrugginimento negli ambienti bagnati, prolungante la durata del dado.

Per assicurare la compatibilità con altri parti e strumenti, alcuni dadi incontrano l'iso 4161 (precedentemente BACCANO 6923).

Disegno del prodotto:

Dadi esagonali con la flangia
BACCANO 6923-1983
d (millimetro)	p (millimetro)	CC (millimetro)	m. (millimetro)		s (millimetro)
		massimo	min	massimo	min	massimo
M5	0,8	11,8	4,7	5	7,78	8
M6	1	14,2	5,7	6	9,78	10
M8	1/1.25	17,9	7,6	8	12,73	13
M10	1/1.25/1.5	21,8	9,6	10	14,73	15
M12	1.25/1.5/1.75	26	11,6	12	17,73	18
M14	1.5/2	29,9	13,3	14	20,67	21
M16	1.5/2	34,5	15,3	16	23,67	24
M20	1.5/2.5	42,8	18,9	20	29,67	30
